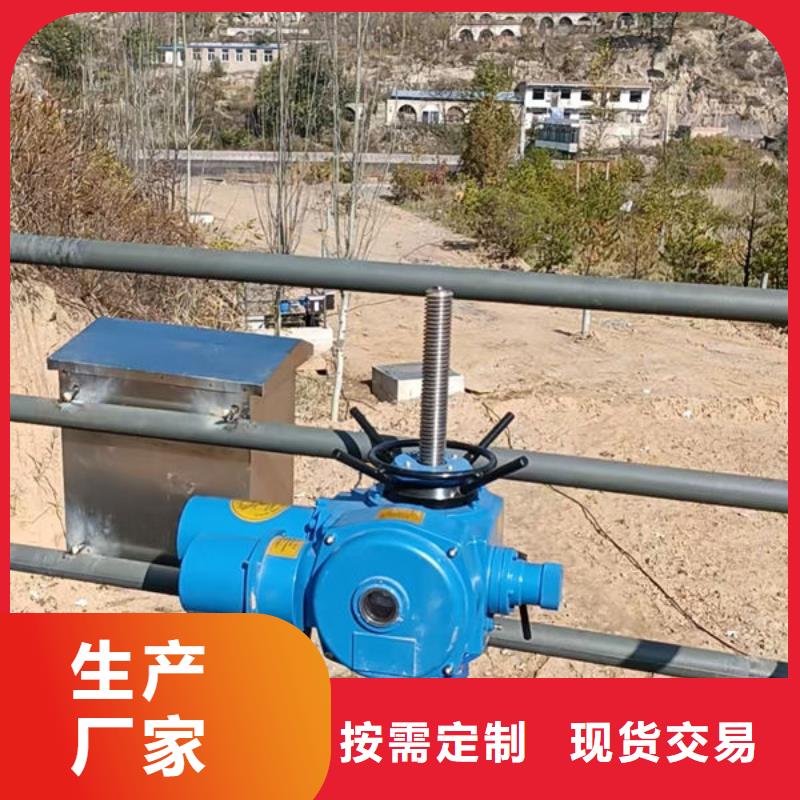

@  1. 概述  LQDW型电、手动螺杆启闭机具有超负荷停机保护、事故报警显示、上下行程限位控制等功能，具有电手动切换机构自动切断电源、现场与遥控、与机联控功能，应用于水利水电、火力发电厂、核电站、市政、环保等泵站进出口闸门的开启和关闭，应用于工农业水渠的进、出口闸门截流的开启和关闭，应用于石油、化工、冶金、印染、造纸工厂等领域给排水闸门的开启和关闭。对于双吊点电手启闭机，所配电动装置与单吊点一致。该启闭机所用电动装置为密封户外型，可根据用户要求制成“三防型”(防霉、防潮、防盐雾)。 2. 型号说明 LQDW  启闭吨位（KN）  电手动螺杆启闭机  举例：LQDw－50型启闭机，指公称启门力50KN（即5吨），电手动螺杆启闭机。 3．  结构原理及操作程序     LQDW型电手动启闭机由电动装置、机座、丝杆、护罩及电气控制箱等组成，电动装置由专用电机、减速机构、转矩控制机构、行程控制机构、位置指示机构、手/电动转换机构及现场操作机构组成。本启闭机由电动机或手动摇柄带动传动装置(齿轮、蜗轮、蜗杆或减速箱)运转驱动传动螺母(或螺杆)转动，使螺杆作垂直升降运动，从而作开启或关闭闸门。  (1)专用电机：为YDF电机。它是根据电动装置的工作特点及一般闸门使用工况而设计制造的闸门专用电机。  (2)减速机构：为同轴式。由一级蜗杆、蜗轮组成。  (3)行程控制机构：用来指示闸门的开启和关闭位置，由齿轮传动部分、计数器和大触点控制部分组成。  (4)位置指示机构：用来指示闸门的开启和关闭程度。由一组传动齿轮、指针、开度盘（270°指示）组成。同时装有电位器用来将闸门的开度电号发送至控制室。  (5)转矩控制机构：用来控制电动装置的输出转矩的大小。由转矩轴、触板、控制器上“调整”旋钮）可以调整开度表的“满度”。（3） 控制器结构说明及注意事项  a. 控制器外形及开孔尺寸  b.控制器表盘上的电器元件的作用： 开度表：闸门开启、关闭的程度。 白色指示灯：电源指示。黄色指示灯：过转矩指示。  远控开关：拨到远控位置，可实现远距离操作。  闸开按钮：控制闸开，闸门全开的灯光指示（红色指示灯）。    闸关按钮：控制闸关，闸门全关的灯光指示（绿色指示灯）。  停止按钮：按闸门停止在全开到全关位置中任意位置时的按钮。 c.注意事项：  控制器按端子接线图接线。  支撑架由使用单位根据安装条件自行配制。  当控制器需要进行修理和检查时，需打开后罩，拆除端子板上的引线，旋下固定螺钉，方可抽出机芯。 5.技术参数和性能参数    （1）控制器：380V      50HZ      三相四线制   （2）工作环境  a.不含爆炸性和强腐蚀性气体。 b.温度范围为－30℃～40℃。 C.相对湿度不大于80％。 d.海拔高度不大于2000m。 e.无强烈震动。  基本性能参数表    6.  安装与调整  6.1安装前，安装人员应熟悉设备性能和操作方法，确定启闭机螺杆行程与所配套的闸门安装尺寸，以保证闸门能够全部开启或关闭。  6.2电动启闭机通常与闸门配套安装,根据工程具体位置的需要，启闭机安装分为四种形式，供用户参照使用。   a. 予留孔洞式 (  表二   电动启闭机安装基本技术参数)  b .予埋钢板式 (  表二   电动启闭机安装基本技术参数)  c .穿孔式     ( 表二   电动启闭机安装基本技术参数)  6.3 一般情况下，电动启闭机应垂直安装(即螺杆中心垂直于水平面



螺杆式启闭机调试方法及注意事项：

    1、当启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%，并测出电流值。

    2、对于上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。

    3、对于启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。

    4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。



对不同用途的闸门在选择启闭机时可遵循下列原则：

(1)泄水系统工作闸门的启闭机一般选用固定式启闭机和一门一机的布置，但若闸门操作运行方式和启闭时间允许时，也可选用移动式启闭机。

(2)多孔泄水系统的事故、检修闸门的启闭机，一般选用移动式启闭机。

(3)施工导流封孔闸门的启闭机，其启闭力应考虑在一定水位下有启门的可能，同时应有准确的指示装置以显示闸门是否到达底坎。

(4)挡潮闸、水闸工作闸门的启闭机，一般采用一门一机以便迅速启闭闸门。

(5)电站机组进水口和泵站出口快速闸门的启闭机选型，应根据工程布置、闸门的启闭荷载等进行全面的技术经济比较，选用卷扬式或液压式快速闸门启闭机。 (6)当多机组电站进水口设有检修闸门时，一般选用移动式启闭机，同时在枢纽总体布置条件允许的情况下，应尽量与溢洪、泄水系统检修闸门的启闭机协调共用。

(7)机组进水口多孔拦污栅的启闭机，可用门式启闭机在其上游侧设置副起升机构，也可用跨内副钩和主钩。若水工建筑物布置分散，无条件利用已有启闭机时，也可单独设置移动式启闭机。

(8)电站机组多孔尾水管检修闸门的启闭机一般采用移动式启闭机。

(9)对于需要分节装拆的闸门或分节启闭的叠粱闸门，应选用移动式启闭机操作。
